Die Schütze sind zum Schalten von Elektromotoren und anderen ohmschen, induktiven und kapazitiven Lasten bestimmt.
Befestigung auf 35mm breite Tragschiene (nach EN 60715) oder Befestigung mit 2 Schrauben.

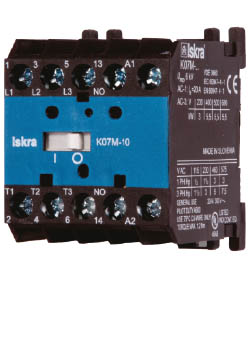

| Typ |
K07M-10 |
 |
| K07M-01 |  |
|
| Baubreite |
45 mm |
|
| Mögliche Alternative |
|
|
| Zubehör | ||
| Technische Daten (Technical Data) | |||||
|---|---|---|---|---|---|
|
Normen
(Standards) |
|
IEC/EN 60947-5-1, IEC 60947-4-1, UL 508 | |||
| Zulassungen (Approvals) |
CE, UL, CSA, GOST | ||||
| Baubreite (Module width) |
45 mm | ||||
| Bemessungsleistung AC-1 (Operational power for AC-1) |
Pe |
230V - 7,5 kW 400V - 13 kW 500V - 17,5 690V - 22 kW |
|||
| Bemessungsbetriebsstrom AC-1 (Rated operational current AC-1) |
Ie |
bis 50°C geöffnet bis 60°C geöffnet |
20A 16A |
||
| Bemessungsmotorleistung AC-3 (Operational power for AC-3) |
Pe |
einphasig (single-phase) | 230V - 1,1 kW | ||
| dreiphasig (three-phase) dreiphasig (three-phase) dreiphasig (three-phase) dreiphasig (three-phase) |
230V - 3 kW |
||||
| Schutzart (degree of protection) |
IP 20 | ||||
| Gewicht (weight) |
0,18 kg
|
||||
